何为“深化设计师”?
其可分为:
一、驻场深化设计师
二、施工图深化设计师
驻场深化设计师
隶属施工方中的岗位,等于项目部中的落地设计师,施工图深化是这个岗位中最常规的一环,审图补图,配合现场放线、所有材料下单、出具钢构及轻钢龙骨排版图、配合施工员的工作、发掘现场问题、对接甲方、设计方、项目经理、竣工图等...除施工员外是最了解现场情况的工种,该岗位不在问题中,具体不作深入探讨,有兴趣可私信。
施工图深化设计师
设计阶段中的一个工种,相比驻场深化,他只需涉及施工图,等于他出的图纸是给到驻场设计师现场施工的图纸。
而施工图构成的部分即:封面设计说明、平面部分、立面部分、墙顶地大样、门大样、水电消防配合出图。
封面设计说明就不说了,常规套用问题不大。
平面部分包含:平面布置图、平面完成面尺寸图、隔墙定位图、地面铺装图、天花造型图、天花灯具尺寸图、门及立面索引图、天花综合点位图,我大致来讲下平、顶、地相关图纸。
平面布置图
一、在已有平面布置中,发现问题、看是否有不合理的地方加以修改,比方走道的宽度,空间动线是否能再优化,消防的大概规范要求等,然后再是深化完成面,比方各类材料的施工空间,瓷砖、木饰面、硬包、石材等内部空间是多少(可百度普及各类材料),再是一些需要外挑的墙面,其各种工艺做法都需要知道如何处理等等。(所以为什么说施工图对于后期施工及工艺的了解有多重要)
地面铺装图
其最重要的是地面各类材料的对缝关系,如果涉及深化还需要考虑墙地面的对缝关系(常规大型项目后期会有专业的厂家深化图),以及材料间的收口关系,材料的规格、地面的标高、相关地台造型灯带等等..提醒一点地面切勿直接填充,一个不美观,再是施工严格的话,图纸基本是废纸。
天花造型图
这张图涉及的面就比较多了、因为所有设备都是往天花走的,比方空调、新风、消防(喷淋、烟感等)、电路、可能还有上层排污等,你还需要了解该空间的梁体结构关系、相关层高,避免各工种于天花碰撞,导致的后期施工中实施不了,而需要现场调整就比较麻烦了,可能就会影响效果(虽然现场问题肯定会有,但也需要考虑周全,前期想的多,后期问题就会少)。
其次就是一些天花造型及标高,也需要考虑是否与以上设备线路碰撞的情况,虽说概率很大,但常规你只要预留好足够的天花以上的高度空间(即设备管线的居所),不要和个别梁体起冲突,一般问题也不会很大。
再是一张天花综合点位图,需要水电消防间相互协调的一张图,与你所设计的天花合并,常规也是最麻烦的一张图(因为消防水电和装饰永远都不在一个频道上,他们只在于规范,而你要满足规范的同时,需要保证天花效果)
立面部分相对平面部分及大样部分会容易一点,只要保证几点问题就不会很大了。
一、墙面造型体现(一些新手容易画错立面结构)
二、墙地完成面、天花造型结构体现(可以直观的看到天花上的设备空间)
三、家具体现、一些有打印图案的墙面需体现、一些暂未有固定尺寸的家具配合墙面造型时需注意(如电视)。
四、标注、材料索引、剖面符号索引等
大样部分是整套图中最难得部分,涉及对现场及工艺的了解,一般需要时间去积累,比方我前面提到的常规贴砖的工艺是先找平墙面,再用胶泥或水泥砂浆粘贴面砖,有些卫生间还涉及挂网抹灰等,又比方一些外挑的墙面是用钢构做基层还是木基层?涉及该墙体的高度和装饰面的材料而定,常规用的多大的型号?等等都需要去了解。
只有充分了解一个空间是怎么立起来的,才能很好的完成一整套图纸深化,再就是一些没怎么去过现场的图纸深化,基本是完全靠套用的模式,去绘制,这也需要时间去多画、多看,這类型对自己出的图纸大部分都是一知半解的。
而我本身之前就是因为觉得学的太慢,就跑去做了一年多的驻场深化,其它不说,光图纸,当时基本已经是有了一个很大的跨度了,以下是我深化前后的施工图水平。

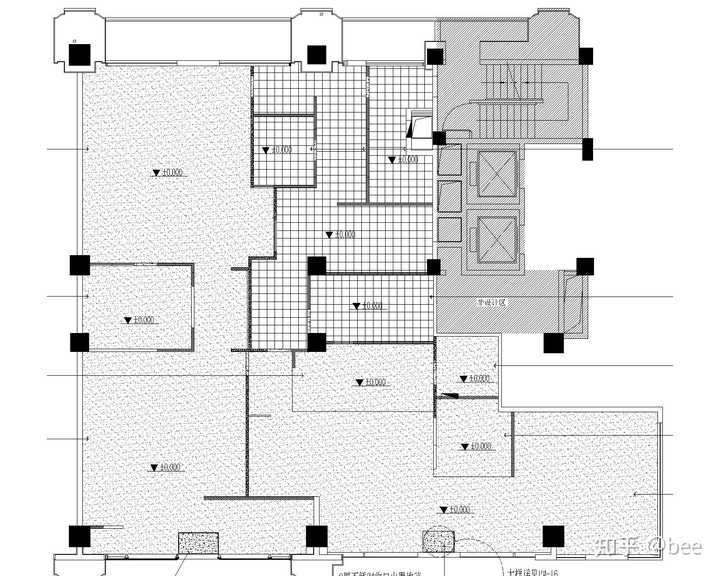

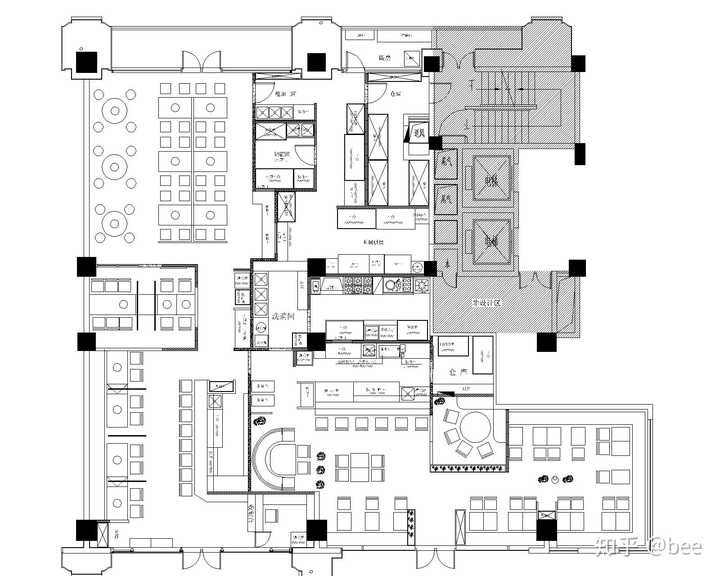

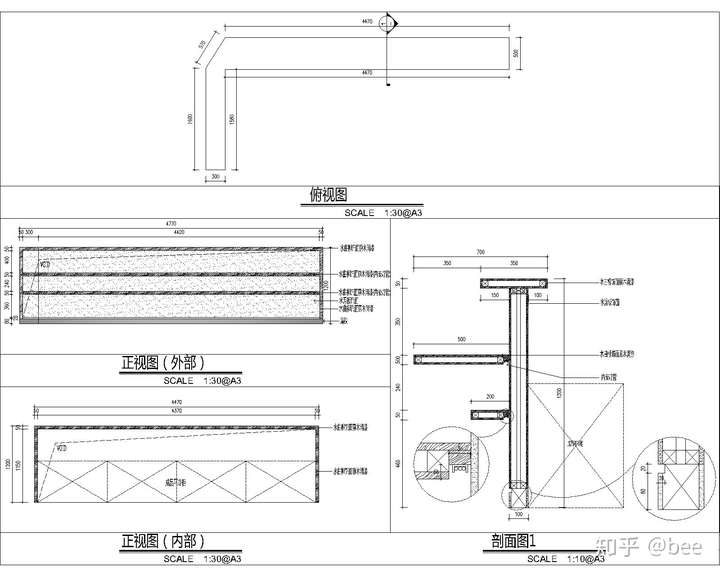

驻场深化设计前施工图水平(相关线型未设置),顺序为:平、地、顶、立面、大样,如下:
![](https://pic1.zhimg.com/50/v2-facea59e0df4d34286c82597ffec0605_hd.jpg?source=1940ef5c)
![](https://pic1.zhimg.com/80/v2-facea59e0df4d34286c82597ffec0605_720w.jpg?source=1940ef5c)
![](https://pic3.zhimg.com/50/v2-65f70a1ea1f312875501458faf840c39_hd.jpg?source=1940ef5c)
![](https://pic3.zhimg.com/80/v2-65f70a1ea1f312875501458faf840c39_720w.jpg?source=1940ef5c)

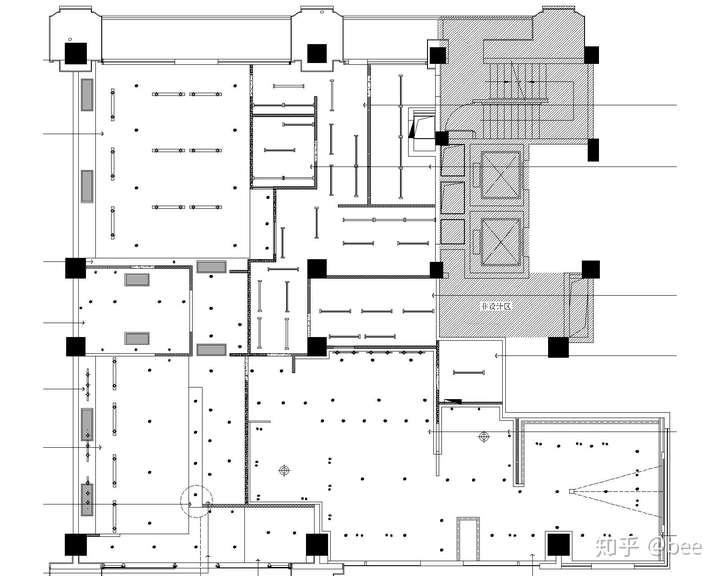

![](https://pic1.zhimg.com/50/v2-cf0571945f3e76bd2a7246c16699ff1a_hd.jpg?source=1940ef5c)
![](https://pic1.zhimg.com/80/v2-cf0571945f3e76bd2a7246c16699ff1a_720w.jpg?source=1940ef5c)

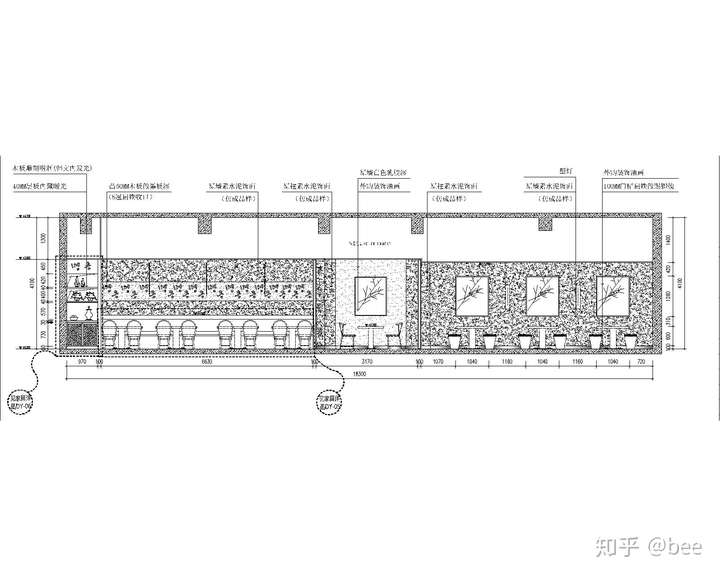

![](https://pic1.zhimg.com/50/v2-6c0fbb326a8fd4a7b4582e49a050f034_hd.jpg?source=1940ef5c)
![](https://pic1.zhimg.com/80/v2-6c0fbb326a8fd4a7b4582e49a050f034_720w.jpg?source=1940ef5c)
![](https://pic1.zhimg.com/50/v2-152e004f52dc26686c7efe741ca4871d_hd.jpg?source=1940ef5c)
![](https://pic1.zhimg.com/80/v2-152e004f52dc26686c7efe741ca4871d_720w.jpg?source=1940ef5c)

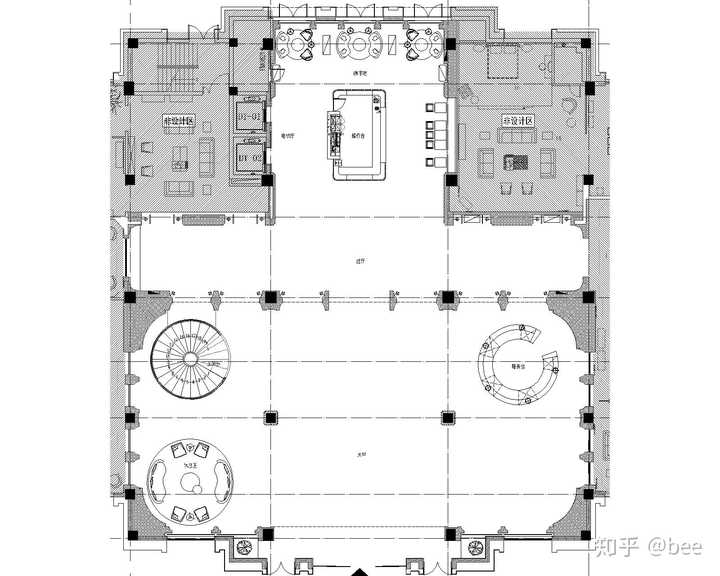

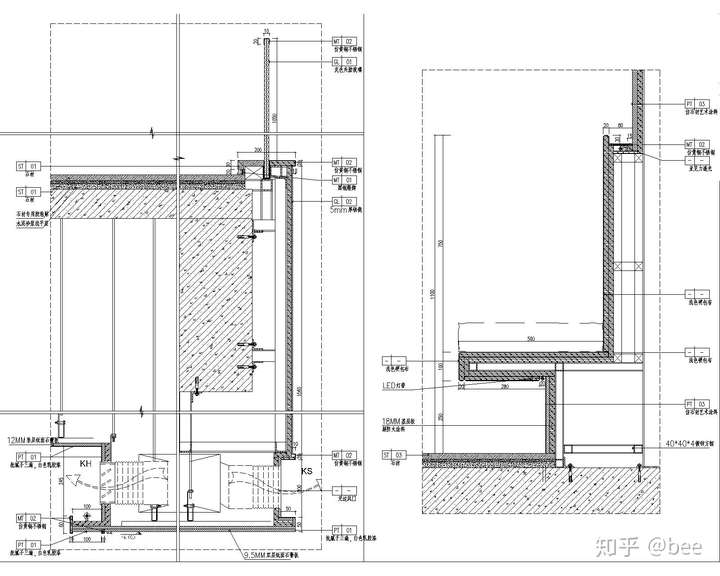

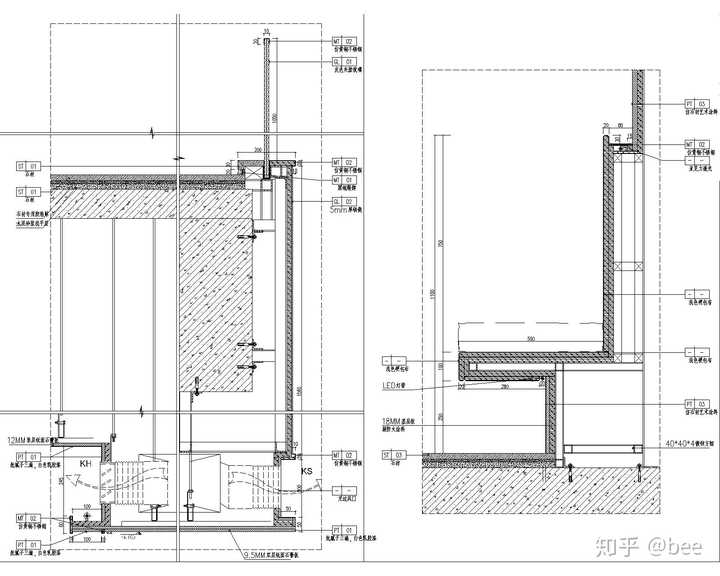

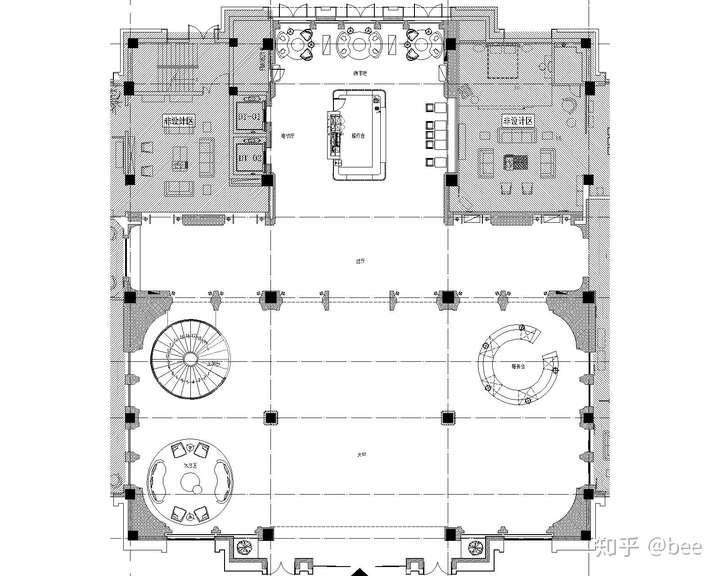

驻场深化设计后施工图水平(相关线型未设置),顺序为:平、地、顶、立面、大样,如下:
![](https://pic1.zhimg.com/50/v2-40344801528b1a0f7f68684675afaf5e_hd.jpg?source=1940ef5c)
![](https://pic1.zhimg.com/80/v2-40344801528b1a0f7f68684675afaf5e_720w.jpg?source=1940ef5c)

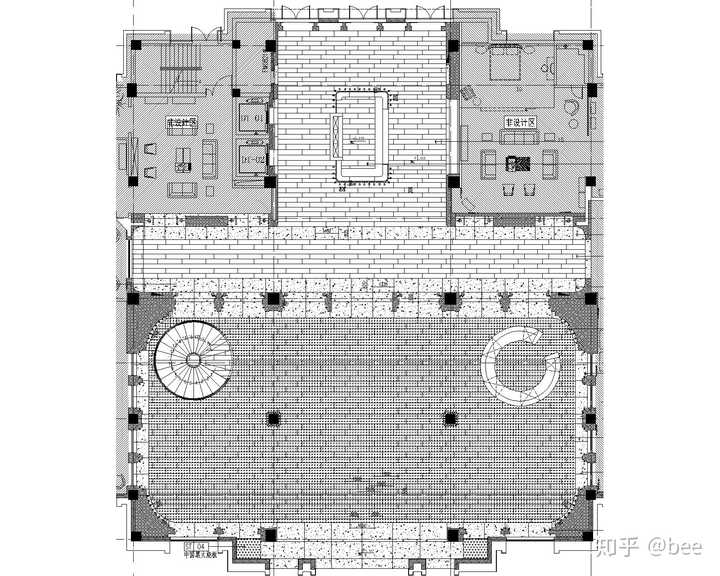

![](https://pic4.zhimg.com/50/v2-c2d6197b21c372d97e69735102ebb8c6_hd.jpg?source=1940ef5c)
![](https://pic4.zhimg.com/80/v2-c2d6197b21c372d97e69735102ebb8c6_720w.jpg?source=1940ef5c)

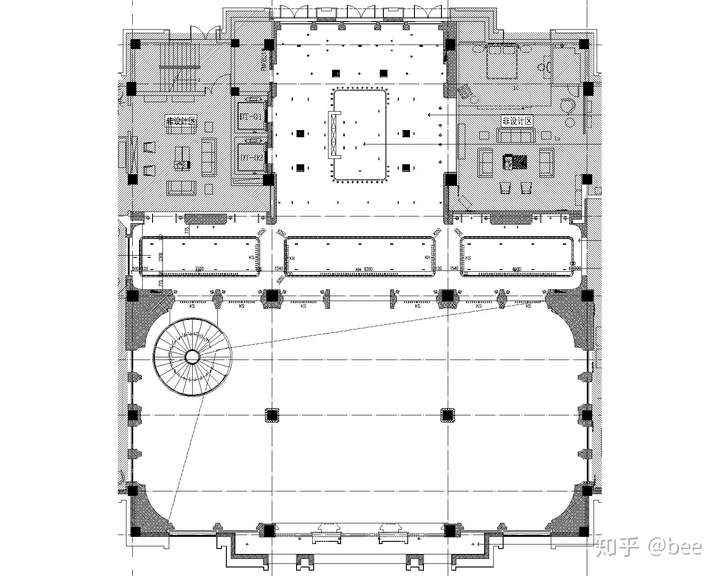

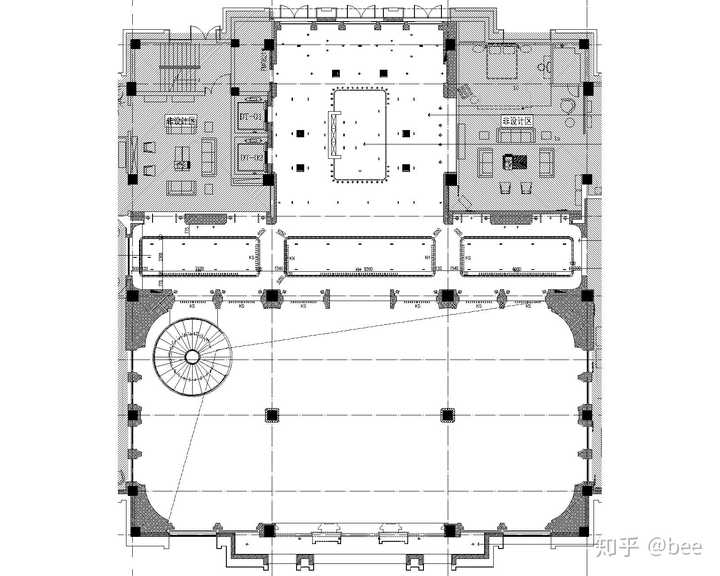

![](https://pic1.zhimg.com/50/v2-8ad49a3c66cabc2fdd615e07987da4c2_hd.jpg?source=1940ef5c)
![](https://pic1.zhimg.com/80/v2-8ad49a3c66cabc2fdd615e07987da4c2_720w.jpg?source=1940ef5c)

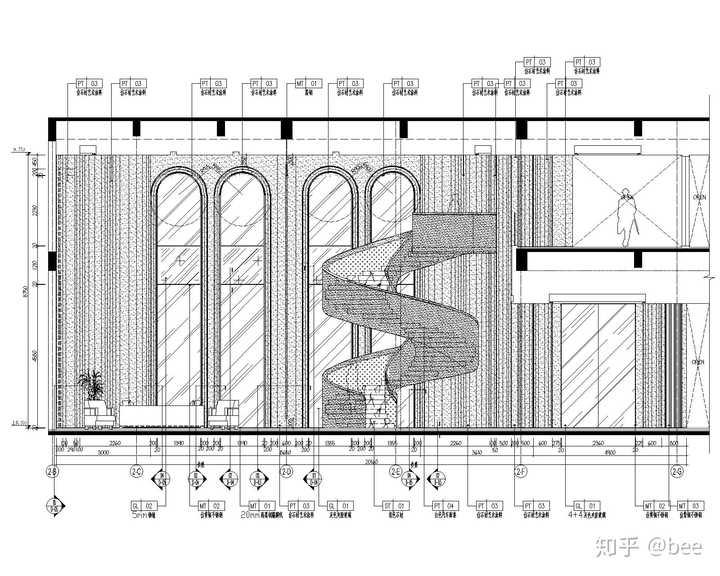

![](https://pic2.zhimg.com/50/v2-7dcafb6c35e0f366a3d68120291c50f8_hd.jpg?source=1940ef5c)
![](https://pic2.zhimg.com/80/v2-7dcafb6c35e0f366a3d68120291c50f8_720w.jpg?source=1940ef5c)
![](https://pic4.zhimg.com/50/v2-3822097fe757b629dc4fa6f715d13ff6_hd.jpg?source=1940ef5c)
![](https://pic4.zhimg.com/80/v2-3822097fe757b629dc4fa6f715d13ff6_720w.jpg?source=1940ef5c)
你应该可以很明显感受到图纸的细致层度增强了不少,本来我刚从驻场深化出来去陈涛设计院的时候内部基层其实可以再画细致的,后来才了解,对于设计来说,内部基层是不需要太细致,毕竟你画的图纸不一定百分百准确,万一现场连基层都按你施工的话,如果有错,那可能锅就要你背回家了,所以基本只要到什么基层材料、多大型号、相关工艺如何就准够了。
看完以上内容我想你对如何成为一名施工图深化设计师应该有点数了吧?
